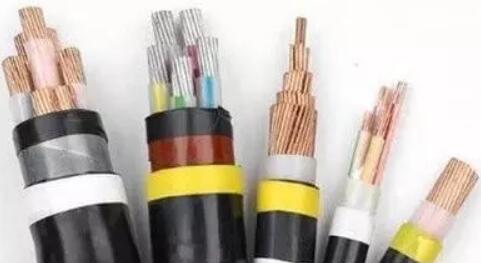

一、電力電纜電壓降產生的原因?

　　電力線路的電壓降是因為導體存在電阻。正因為又電阻的產生，不管導體采用哪種材料(銅/鋁)都會造成線路一定的電壓損耗，而這種損耗(壓降)不大於本身電壓的5%時一般是不會對線路的電力驅動產生影響的。

　　如果有一條380V的線路，電壓的壓降為16V，那麽電路的電壓降也不會低於364V，這條線路也就不會有太大的問題。當然希望是這種壓降越小越好。因為壓降本身就是一種電力損耗，雖然是不可避免，但我們還是希望壓降是處於一個可接受的範圍內。

　　二、線路電壓降的計算公式：線路壓降計算方法並不複雜，可按以下步驟：

　　1、計算線路電流 I

　　I = P/1.732×U×cosθ

　　其中：P—功率(千瓦)、U—電壓(kV)、cosθ—功率因素(0.8～0.85)

　　2、計算線路電阻 R

　　R =ρ×L/S

　　其中：ρ—導體電阻率(銅芯電纜ρ=0.01740，鋁導體ρ=0.0283)、L—線路長度(米)、S—電纜的標稱截麵

　　3、計算線路壓降

　　ΔU=I×R

　　線路壓降計算公式：△U=2*I*R，I—線路電流;L—線路長度

　　4、電纜壓降怎麽算?這幾條關鍵點：

　　(1)先選取導線再計算壓降，選擇導線的原則：

　　近距離按發熱條件限製導線截麵積(安全載流量);

　　遠距離在安全載流量的基礎上，按電壓損失條件選擇導線截麵，要保證負載點的工作電壓在合格範圍;

　　大負荷按經濟電流密度選擇。

　　為保證導線長時間連續運行，所允許的電流密度稱安全載流量。一般規定是：銅線選5～8A/mm²;鋁線選3～5A/mm²。安全載流量還要根據導線的芯線使用環境的極限溫度、冷卻條件、敷設條件等綜合因素決定。(距離短、截麵積小、散熱好、氣溫低、導線的導電能力強，安全載流選上限;距離長、截麵積大、散熱不好、氣溫高、自然環境差、導線的導電能力弱，安全載流選下限)

　　如導電能力，裸導線強於絕緣線，架空線強於電纜，埋於地下的電纜強於敷設在地麵的電纜等等。

　　5、電壓降根據下列條件計算：

　　環境溫度40℃、導線溫度70~90℃、電纜排列：單芯，S=2D;功率因數cosθ=0.8、末端允許降壓降百分數≤5%。

　　其中：Vd—電壓降，Vd=KxIxLxV0(v)、I—工作電流或計算電流(A)、L—線路長度、V0—表內電壓(V/A.m)、K—三相四線
K=√3 單相K=1

　　單相時允許電壓降：Vd=220Vx5%=11V

　　三相時允許電壓降：Vd=380Vx5%=19V

　　5、例題解析

　　題1：50kw 300米，采用25mm2導線是否可行?

　　采用Bvv電纜 25mm2銅芯線：

　　線電阻為 R=0.01(300/25)=0.2，其壓降為U=0.2*100=20

　　單線壓降為20V，2相為40V，變壓器低壓端電壓為400V

　　400-40=360V

　　鋁線電阻為 R=0.0283(300/35)=0.25，其壓降為U=0.25*100=25，末端為350V

　　連續長時間運行對電機有影響，建議使用35銅芯或者50鋁線。

　　25銅芯其壓降U=0.0172(300/35)=0.147(≈15V)15*2=30，末端為370V

　　鋁線U=0.0283(300/50)=0.17，17*2=34，末端為366V

　　可以正常使用(變壓器電壓段電壓為400V)

　　50kw 負荷額定電流 I =P/1.732UcosΦ=50/1.732/0.38/0.8=50/0.53=94A

　　按安全載流量可采用25mm2的銅電纜算電壓損失：

　　R=ρ(L/S)=0.017X300/25=0.2Ω

　　電壓損失U=IR=94X0.2=18V

　　如果用35mm2的銅電纜，算電壓損失：

　　R=ρ(L/S)=0.017X300/35=0.15Ω

　　電壓損失U=IR=94X1.15=14V

　　題2：55變壓器，低壓櫃在距離變壓器200米處。問變壓器到低壓櫃電壓需達到390V，需多粗電纜?

　　55KVA變壓器額定輸出電流(端電壓400V)：

　　I=P/1.732/U=55/1.732/0.4≈80(A)

　　距離L=200米，200米處允許電壓為380V時，線與線電壓降為20V，單根導線電壓降U=10V，銅芯電線阻率ρ=0.0172

　　單根線阻R=U/I=10/80=0.125(Ω)

　　單根導線截麵：S=ρ×L/R=0.0172×200/0.125≈32mm2

　　取35平方銅芯電線

　　55KVA的變壓器，最大工作電流約80A，輸出電壓400V。

　　如果到達配電櫃的電壓要求不低於380V的話，可用35平方銅電纜或50平方鋁電纜。

　　如果到達配電櫃的電壓要求不低於390V的話，可用70平方銅電纜或95平方鋁電纜。

　　如果到達配電櫃的電壓要求不低於370V的話，可用25平方銅電纜或35平方鋁電纜。

　　三相交流線路電壓降計算方法：電流*每根導線阻抗*1.732。

　　導線的阻抗分為容抗、感抗和電阻。一般低壓導線截麵積線路隻計算電阻，用導體電阻率*導線截麵積*導線長度。在這裏，銅是0.0175*截麵積*230，鋁是
0.029*截麵積*230。
